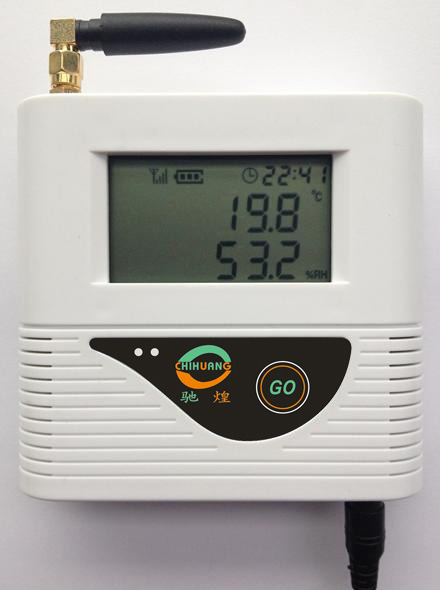

GPRS溫度/溫濕度采集器的介紹說明
GPRS溫度/溫濕度采集器產品特點：
1、可實時采集溫度、濕度數據，采集間隔可調。
2、產品能全程跟蹤記錄疫苗冷藏車、運輸車、展柜，恒溫恒濕箱、藥品倉庫、冷庫、機房、車間、庫房、實驗室等環境溫度、濕度變化。
3、用戶可以通過數據管理軟件對所取數據進行查看、分析并可將圖表或報表存檔、打印出來。
4、液晶顯示，在線顯示溫度、濕度數據，時鐘，報警等信息，現場實時溫度環境一目了然。
5、用戶可以根據實際需要任意設置報警的上下限，軟件會識別顯示記錄超限數值；同時只需要進行簡單設置即可以使用數據超限后發送提醒短信。
6、可根據需要擴展輸出控制功能。
7、穩定性高可24小時不間斷工作，是替代傳統溫度記錄儀的新式產品。
8、儀器只需要一張開通GPRS功能的SIM卡即可工作，將數據自動按照設置間隔上傳至遠端服務器，不需要人員干預即可實現遠程監測，遠端服務器支持固定IP和DNS兩種方式。
9、整機功耗小，采用電池供電，內置800maH可充電鋰電池，不需要專用充電器，只需9v-12v直流電源即可，電池充放電保護電路設計，防止電池過充過放，電池電量充滿情況下，完全使用電池工作至少可使用8小時（排除惡劣條件）。
GPRS溫度/溫濕度采集器產品特點：
1、可實時采集溫度、濕度數據，采集間隔可調。
2、產品能全程跟蹤記錄疫苗冷藏車、運輸車、展柜，恒溫恒濕箱、藥品倉庫、冷庫、機房、車間、庫房、實驗室等環境溫度、濕度變化。
3、用戶可以通過數據管理軟件對所取數據進行查看、分析并可將圖表或報表存檔、打印出來。
4、液晶顯示，在線顯示溫度、濕度數據，時鐘，報警等信息，現場實時溫度環境一目了然。
5、用戶可以根據實際需要任意設置報警的上下限，軟件會識別顯示記錄超限數值；同時只需要進行簡單設置即可以使用數據超限后發送提醒短信。
6、可根據需要擴展輸出控制功能。
7、穩定性高可24小時不間斷工作，是替代傳統溫度記錄儀的新式產品。
8、儀器只需要一張開通GPRS功能的SIM卡即可工作，將數據自動按照設置間隔上傳至遠端服務器，不需要人員干預即可實現遠程監測，遠端服務器支持固定IP和DNS兩種方式。
9、整機功耗小，采用電池供電，內置800maH可充電鋰電池，不需要專用充電器，只需9v-12v直流電源即可，電池充放電保護電路設計，防止電池過充過放，電池電量充滿情況下，完全使用電池工作至少可使用8小時（排除惡劣條件）。
一、技術參數：
|
名稱 |
溫濕度采集器 |
溫度采集器 |
低溫采集器 |
|
型號 |
CH-GWS20
（內置溫濕度探頭） |
CH-GW11(一個外置溫度探頭) |
CH-GW14(一個外置低溫探頭) |
|
CH-GWS21
（外置溫濕度探頭） |
CH-GW21(兩個外置溫度探頭) |
CH-GW24(兩個外置低溫探頭) | |
|
傳感器 |
霍尼韋爾濕度和NTC溫度 |
NTC |
PT1000 |
|
溫度范圍 |
-20℃~70℃ |
-40℃~100℃ |
-100℃~50℃ |
|
精度 |
±3% / ±0.5℃ |
±0.5℃ |
±1℃ |
|
分辨率 |
0.1 | ||
|
記錄容量 |
4096組數據，記滿后覆蓋最初的數據，先進先出原則 | ||
|
記錄間隔 |
10秒，20秒，30秒，15分，30分，1小時，2小時 | ||
|
通訊方式 |
內置GPRS模塊，需裝SIM卡（限移動或聯通，大芯片卡） | ||
|
數據發送間隔 |
1分鐘~1小時可設置 | ||
|
供電方式 |
內置可充電電池+充電適配器 | ||
|
顯示方式 |
LCD顯示 | ||
|
液晶尺寸 |
40mm*62mm | ||
|
尺寸大小 |
102mm*109mm*29mm | ||
二、使用注意事項：
1、儀器主機不防水，使用時切勿將主機置于露天環境或者液體中，避免與腐蝕氣體和液體接觸。
2、儀器主機的正常工作范圍：-20~70℃，10%~90%，超出該范圍將出現不可預期的結果。
3、采集器采用內置3.6V的可充電電池，該電池遇火會爆炸，請遠離火源。
4、儀器外部充電器電壓為：9V~12V，2A直流電，推薦使用本公司配套的電源適配器，儀器要保持有電，不要讓儀器放完電，要關機充電。
5、儀器出現故障時，非公司專業人員請勿自行拆卸維修，如需更換電池，請嚴格安裝說明書中的操作步驟進行。
6、儀器內置GPRS模塊，推薦使用中國移動或中國聯通的SIM卡（大芯片卡）。

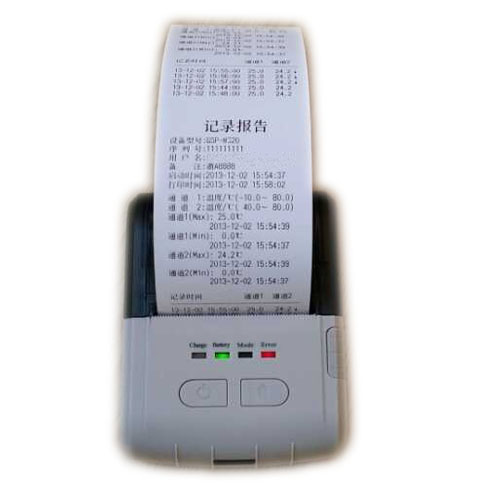

7、儀器可以選配微型打印機：CH-P2，具體見打印機介紹和使用說明。
三、GPRS儀器接口示意圖
三、液晶顯示屏圖示和指示燈介紹：
指示燈：
儀器面板有紅、綠兩只指示燈指示電池狀態，當外部適配器插上，電池充電，紅燈亮，LCD顯示屏的電池容量顯示消失，電池充滿后，紅燈滅，綠燈亮，充電時請關閉儀器。
儀器底部的綠色指示燈表示通訊，綠燈閃爍表示通訊正常。
液晶顯示屏：
本儀器采用大屏幕LCD顯示屏，采集器的各種狀態可以再LCD顯示屏上很直觀的顯現出來
四、儀器基本操作：
四、儀器基本操作：
開關機
儀器開關機有兩種設置方法：
A、使用按鍵設置，按下儀器面板上的 GO 鍵，長按5秒鐘可以開關機
B、用通訊線（232轉 水晶頭數據線）連接電腦，通過設置工具WirelessTool 可以設置開關機。具體見 GPRS 配置工具 WirelessTool 的具體說明。
五、基本功能介紹：
1、電源
儀器內置可充電鋰電池，在外部電源斷電的情況下，由內置電池供電，外部電源供電的情況下，內置電池不提供電源。儀器由電池供電時，儀器對電池有保護，當電池電量低于GPRS工作電壓時，儀器自動關閉GPRS電源，儀器進入省電狀態。此時顯示面板的信號強度符號消失，GPRS工作指示燈熄滅。重新充電后GPRS重新啟動。
2、報警
儀器內置蜂鳴器報警器，當報警功能啟動時，數據超過設置值后內置蜂鳴器會啟動。
3、記錄功能
儀器自帶掉電不丟失存儲器可以保存4096組數據，記錄間隔可以根據自行要求設置。
4、GPRS數據補傳功能
內嵌GPRS模塊自動保持與服務器的連接，當網絡中斷時，數據會自動保存，一旦網絡恢復，儀器自動補傳最近的256條數據。
5、儀器實時時鐘
儀器自帶硬件實時時鐘，保持?jǐn)?shù)據記錄的時間準確性。
GPRS溫度/溫濕度采集器安裝方法及注意事項
1、建議購買一張不需要月租費的GSM網絡的手機卡（帶號碼SIM卡），中國移動或聯通的均可（最好是GPRS流量包月，5元30M流量/月足夠用）。在不通電的情況下，將SIM卡插入SIM卡接口即可。
2、如果是外置傳感器，將傳感器航空插頭與記錄儀的航空插口相連（請注意插針與插口的匹配），然后插上電源。
3、用隨機附帶的RS232通訊線將GPRS溫度采集器與系統服務器相連。
4、安裝人員用專用配置工具對儀器的時間、上傳ID、上傳IP、上傳間隔等參數進行配置。
5、設定完成后，將GPRS溫度采集器固定在需要檢測的場所，建議安裝在比較隱蔽的保護裝置內，接通電源。
選擇SIM卡注意以下事項：
a） 只能用GSM網絡的手機卡（CDMA卡和3G不能使用）。
b） 手機卡應開通來電顯示功能，否則某些功能無法實現。
c） 手機卡不能設置開機密碼，否則無法登錄成功GSM網絡。
d） 要保證這張手機卡有一定的資金余額，用于支付發送短信和登陸GPRS網絡時產生的費用。
e） 手機卡在使用前，應先放入手機中設置好短信息中心服務號碼。短信息中心服務號碼每個地方都不相同，具體可以詢問當?shù)氐?/SPAN>10086或10010。
更多詳細內容可以聯系馳煌測控技術（上海）有限公司技術人員！
